LUGL6系列负荷隔离开关
客服热线：
产品描述
用途及特点
吸收国外先进开关技术，采用现代化的生产工艺，大大提高了开关的线路防护能力及隔离性能；模块化设计结构，具有灵活多样的组合 性；多种操作方式，满足了客户不同场合的需求。
LUGL6系列负荷隔离开关(以下简称开关)是我公司引进欧洲先进技术研制而成。该产品具有国际九十年代末期水平。是国内同类产品中 理想的更新换代产品。
开关广泛适用于建筑、电力、石油化工及其它行业的配电系统和自动化系统。
模块化设计结构，具有灵活多样的组合性，采用玻璃 纤 维增强不饱合聚脂 树 脂 制 造 外 壳 ， 有 很 高 的 介 电 性 能 ，防护能力和可靠的操作 安全性。
操作机构是弹簧蓄能、瞬时释放的加速机构，瞬时接通与分断双断点触头结构。与操作手柄的速度无关，极大提高了各项电气性能与机 械性能。
多种结构与操作方式，有直接观察触头通断状态的窗口，有柜内、柜外操作，有正面、侧面操作，有板后接线。
开关造型美观、新颖、简洁、体积小功能全是同类产品中理想的选择。
LUGL6系列产品已获得3C认证证书。
主要技术参数
| 约定发热电流 Ith(A) | 80A | 160A | 250A | ||||
| 约定发热 In(A) | 32、63、80 | 100、125、160 | 200 | 250 | |||
| 额定绝缘电压 Ui(V) (安装类别IV) | 690 | 690 | 690 | 690 | 690 | 690 | |
| 介电强度(V) | 1890 | 1890 | 1890 | 1890 | 1890 | 1890 | |
| 额定冲击耐受电压 Uimp kV(安装类别IV) | 8 | 8 | 8 | 8 | 6 | 6 | |
| 额定工作电流 Ie(A)380V | AC-21B | 80 | 100 | 125 | 160 | 200 | 250 |
| AC-22B | 80 | 100 | 125 | 160 | 200 | 250 | |
| AC-23B | 80 | 100 | 125 | 160 | 200 | 250 | |
| 电动机功率 P(kW) | 380V | 40 | 40 | 63 | 80 | 100 | 132 |
| 额定短时耐受电流 Icw(kA Rms)1s | 2 | 2 | 6 | 6 | 9 | 9 | |
| 额定分断能力 Icn(A Rms) AC21 380V | 640 | 800 | 1000 | 1080 | 1600 | 2000 | |
| 额定接通能力 Icm(A Rms) AC21 380V | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | |
| 额定短路接通能力 Icm (kA 峰值) | 2.84 | 2.84 | 9.2 | 9.2 | 15.3 | 15.3 | |
| 机械寿命 380V | 1700 | 1700 | 1400 | 1400 | 1400 | 1400 | |
| 电气寿命 380V | 300 | 300 | 200 | 200 | 200 | 200 | |
| 操作力矩(Nm) | 1.2 | 1.2 | 6.5 | 6.5 | 10 | 10 | |
| 重量(kg) | 3极 | 0.55 | 0.55 | 1.2 | 1.2 | 2 | 2 |
| 4极 | 0.62 | 0.62 | 1.4 | 1.4 | 2.35 | 2.35 | |
| 约定发热电流 Ith(A) | 630A | 1600A | |||||||
| 约定发热 In(A) | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | |
| 额定绝缘电压 Ui(V) (安装类别IV) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | |
| 介电强度(V) | 1890 | 1890 | 1890 | 1890 | 1890 | 1890 | 1890 | 1890 | |
| 额定冲击耐受电压 Uimp kV(安装类别IV) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 额定工作电流 Ie(A)380V | AC-21B | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 |
| AC-22B | 315 | 400 | 500 | 630 | / | / | / | / | |
| AC-23B | 315 | 400 | 500 | 630 | / | / | / | / | |
| 电动机功率 P(kW) | 380V | 160 | 220 | 280 | 315 | 560 | 560 | 560 | 560 |
| 额定短时耐受电流 Icw(kA Rms)1s | 12.6 | 12.6 | 12.6 | 12.6 | 30 | 30 | 30 | 30 | |
| 额定分断能力 Icn(A Rms) AC21 380V | 2520 | 3200 | 4000 | 5040 | 1200 | 1500 | 1875 | 2400 | |
| 额定接通能力 Icm(A Rms) AC21 380V | 3150 | 4000 | 5000 | 6300 | 1200 | 1500 | 1875 | 2400 | |
| 额定短路接通能力 Icm (kA 峰值) | 25.2 | 25.2 | 25.2 | 25.2 | 63 | 63 | 63 | 63 | |
| 机械寿命 380V | 800 | 800 | 800 | 800 | 500 | 500 | 500 | 500 | |
| 电气寿命 380V | 200 | 200 | 200 | 200 | 100 | 100 | 100 | 100 | |
| 操作力矩(Nm) | 14.5 | 14.5 | 14.5 | 14.5 | 37 | 37 | 37 | 37 | |
| 重量(kg) | 3极 | 4.4 | 4.4 | 4.9 | 4.9 | 13.2 | 13.2 | 14.6 | 15.6 |
| 4极 | 5.5 | 5.5 | 6.3 | 6.3 | 14.8 | 14.8 | 17.1 | 18 | |
操作方式
直接操作：手柄直接安装在开关中间

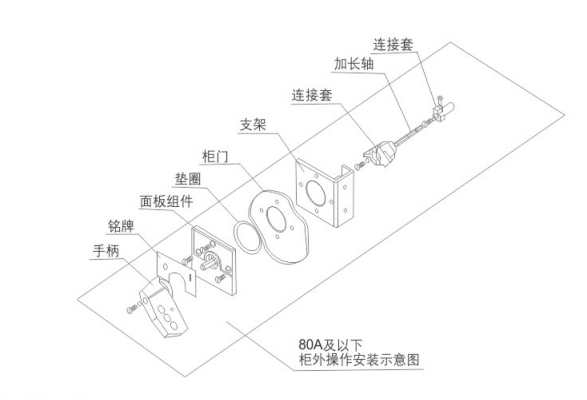

柜外操作：手柄安装在配电柜柜门外

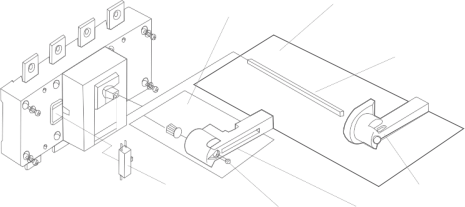

800A及以上柜外操作示意图
LUGL6-160A~3150A负荷隔离开关
注：连杆标准长度 160A~630A:300mm 800A~1600A:330mm
LUGL6-32A~80A 负荷隔离开关
32A~80A 适用于电路的接通与分断或电气隔离
32A~80A 有3极、4极(3极+可通断中性极)
外形及安装尺寸 (mm)

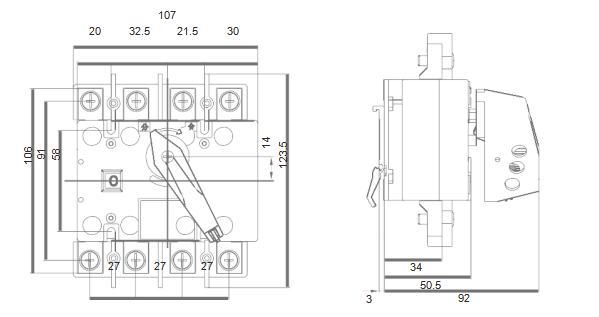

LUGL6-80A 柜内操作

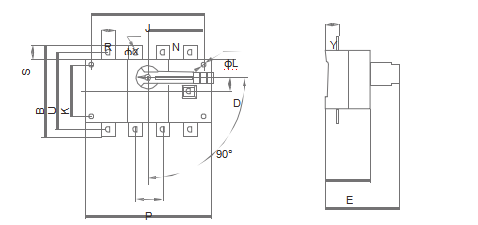

LUGL6-160A~630A 柜内操作

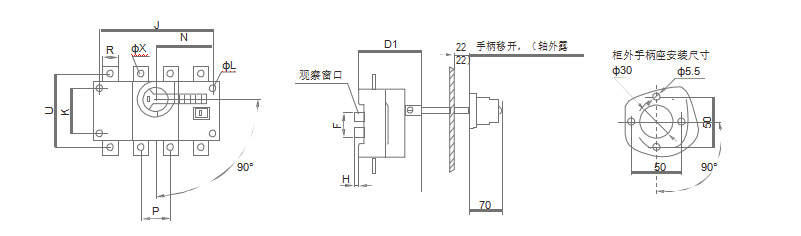

LUGL6-160A~630A柜外操作
| 规格 | 外形尺寸 | 安装尺寸 | ||||||||||||||||
| In | A | B | C | D | D1 | E | ΦL | F | H | N | P | R | S | U | ΦX | Y | J | K |
| 100A/3 | 140 | 135 | 118 | 15 | 92 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 120 | 65 |
| 100A/4 | 170 | 135 | 118 | 15 | 92 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 150 | 65 |
| 125A/3 | 140 | 135 | 118 | 15 | 92 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 120 | 65 |
| 125A/4 | 170 | 135 | 118 | 15 | 92 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 150 | 65 |
| 160A/3 | 140 | 135 | 118 | 15 | 92 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 120 | 65 |
| 160A/4 | 170 | 135 | 118 | 15 | 92 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 150 | 65 |
| 200A/3 | 180 | 170 | 130 | 20 | 104 | 84 | 5.5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 160 | 90 |
| 200A/4 | 230 | 170 | 130 | 20 | 104 | 84 | 5.5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 210 | 90 |
| 250A/3 | 180 | 170 | 130 | 20 | 104 | 84 | 5.5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 160 | 90 |
| 250A/4 | 230 | 170 | 130 | 20 | 104 | 84 | 5.5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 210 | 90 |
| 315A/3 | 230 | 229 | 170 | 30 | 135 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 210 | 140 |
| 315A/4 | 290 | 229 | 170 | 30 | 135 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 270 | 140 |
| 400A/3 | 230 | 229 | 170 | 30 | 135 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 210 | 140 |
| 400A/4 | 290 | 229 | 170 | 30 | 135 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 270 | 140 |
| 500A/3 | 230 | 242 | 170 | 30 | 135 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 211 | 13 | 37.5 | 210 | 140 |
| 500A/4 | 290 | 242 | 170 | 30 | 135 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 211 | 13 | 37.5 | 270 | 140 |
| 630A/3 | 230 | 242 | 170 | 30 | 135 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 211 | 13 | 37.5 | 210 | 140 |
| 630A/4 | 290 | 242 | 170 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 211 | 13 | 37.5 | 270 | 140 |
LUGL6-800~1600A 外形及安装尺寸
LUGL6-800~1600A 柜内操作
LUGL6-800~1600A 柜外操作侧视图
LUGL6-800~1600A 柜外操作开孔尺寸 800A~1000A 接线端子 1250A~1600A 接线端子
| 规格 | 外形尺寸 | 安装尺寸 | ||||||||||
| In | A | B | N | P | R | U | V | W | X | Y | J | K |
| 800A/3 | 378 | 320 | 174 | 120 | 60 | 200 | 35 | 20 | 16.5 | 49 | 353 | 176 |
| 800A/4 | 493 | 320 | 235 | 120 | 60 | 200 | 35 | 20 | 16.5 | 48 | 467 | 175 |
| 1000A/3 | 378 | 320 | 174 | 120 | 60 | 200 | 35 | 20 | 16.5 | 49 | 353 | 176 |
| 1000A/4 | 493 | 320 | 235 | 120 | 60 | 200 | 35 | 20 | 16.5 | 48 | 467 | 175 |
| 1250A/3 | 378 | 338 | 174 | 120 | 80 | 200 | 40 | 35 | 16 | 49 | 353 | 176 |
| 1250A/4 | 493 | 338 | 235 | 120 | 80 | 200 | 40 | 35 | 16 | 48 | 467 | 175 |
| 1600A/3 | 378 | 338 | 174 | 120 | 80 | 200 | 40 | 35 | 16 | 50 | 353 | 176 |
| 1600A/4 | 493 | 338 | 235 | 120 | 80 | 200 | 40 | 35 | 16 | 49 | 467 | 175 |
LUGL6-80~1600A/Z1
LUGL6/Z系列柜外操作示意图
价目表
LUGL6系列负荷隔离开关（元/台）
