LUGM6L系列塑料外壳式漏电断路器

所属分类：

罗格产品

适用于交流50Hz、60Hz，额定工作电压400V，额定绝缘电压为800V，额定工作电流至 630A

关键词：

LUGM6L系列塑料外壳式漏电断路器

客服热线：

0519-88661578

联系我们

产品留言

产品描述

用途及特点

适用于交流50Hz、60Hz，额定工作电压400V，额定绝缘电压为800V，额定工作电流至 630A；

作为电路中频繁转换及电动机不频繁起动之用；

额定剩余动作电流及最大开断时间可根据实际情况调节；

能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护；

常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；

符合IEC60947-2、GB/T14048.2标准；

具有过载、短路、漏电和欠电压保护功能；

具有漏电报警输出功能；

符合IEC60947附录B的电磁兼容要求；

断路器全系列具有隔离功能，其符号为

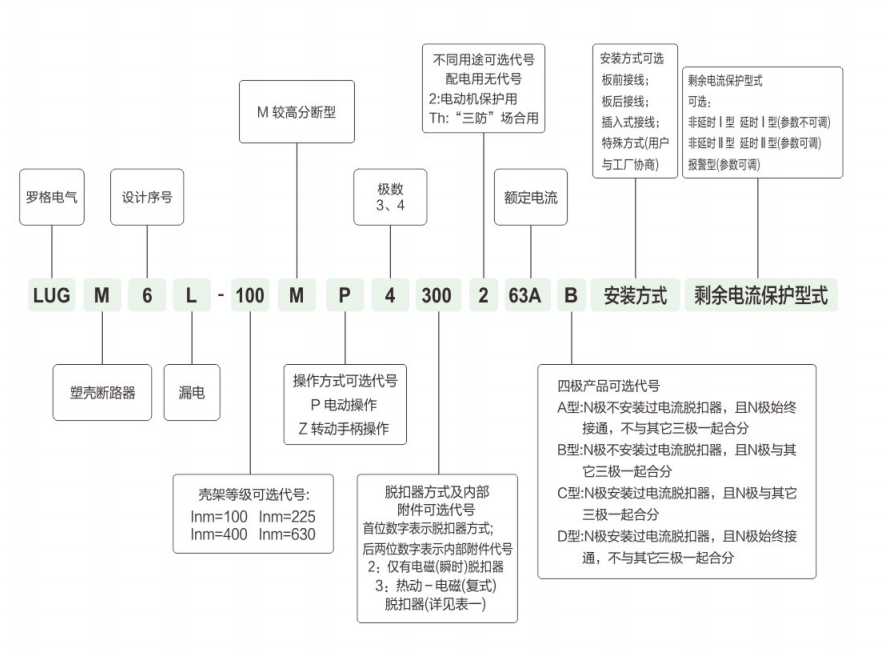

脱扣器方式及内部附件代号

注：脱扣器方式及内部附件代号首位数字2表示电磁(瞬时)脱扣器，3表示热动-电磁(复式)脱扣器；后两位数字表示内部附件代号。

四极断路器规格

四极断路器中性极(N)设在产品右侧，其额定电流

壳架等级额定电流Inm(A)	断路器额定电流In(A)	断路器中性极(N)额定电流(A)
100	16	16
	20	20
	25	25
	32	32
	40	40
	50	50
	63	63
	80	80
	100	100
225	100	100
	125	125
	140	140
	160	160
	180	180
	200	200
	225	225
400	225	225
	250	250
	315	315
	350	350
	400	400
630	400	400
	500	500
	630	630

主要技术指标

技术性能指标

型号		LUGM6L-100			LUGM6L-225			LUGM6L-400				LUGM6L-630				LUGM6L-800
壳架等级额定电流Inm(A)		100			225			400				630				800
额定电流In(A)		(10),16,20 25,32,40 50,63,80 100			100,125,140, 160,180,200, 225			225,250 315,350 400				400,500 630				630,700 800
极数		2	3	4	2	3	4	3		4		3		4		3		4
额定绝缘电压Ui(V)		AC800
额定工作电压Ue(V)		AC400
额定冲击耐受电压Uimp(V)		8000
飞弧距离(mm)		50						100
分断能力级别		L	M	H	L	M	H	L	M		H	L	M		H	L	M		H
极限短路分断能力Icu(kA)	AC400V	35	35	85	35	35	85	50	65		100	50	65		100	50	65		100
运行短路分断能力Ics(kA)	AC400V	22	22	50	22	22	50	35	42		65	35	42		65	35	42		65
额定剩余短路接通(分断)能力I△m(kA)		1/4Icu
额定剩余动作电流 I△n(mA)	非延时型	30/100/500/ 100/300/500			30/100/500/ 100/300/500			100/300/500				300/500/1000				300/500/1000
	延时型	100/300/500			100/300/500			100/300/500				300/500/1000				300/500/1000
额定剩余不动作电流I△no(mA)		1/2 I△n			1/2 I△n			1/2 I△n				1/2 I△n				1/2 I△n
操作性能(次)	通电	1500			1000			1000				1000				1000
	不通电	8500			7000			4000				4000				4000
	总次数	10000			8000			5000				5000				5000
剩余电流保护动作时间		I△n			2I△n			5I△n				10I△n				10I△n
最大分断时间(s)	非延时型	0.3			0.15			0.04				0.04				0.04
	延时型	0.4/1			0.4/1			0.4/1				0.4/1				0.4/1

注：延时型最大分断时间可根据客户要求定制。

漏电报警单元模块
漏电报警单元模块有两种方式，用户根据需要可在订货时说明：方式一(用I表示)：当发生漏电，漏电报警模块发出信号，
同时断路器脱扣；方式二(用Ⅱ表示)：当发生漏电，漏电报警模块发出信号，
但断路器不脱扣；注：方式二是为满足特殊场合需要，用户在采用此功能保护电器时请慎重考虑。

接线图(虚框内为漏电报警模块内部附件接线图)

规格：P5-P6端输入电源为AC50Hz 230V或400V。 P1-P2、P3-P4触头容量为AC230V 5A。

输入电压 (V)

AC230V、AC400V

接线图

说明：P5-P6：电源输入；
P3-P4：常开触头，触头容量AC230V，5A； P1-P2：常闭触头，触头容量AC230V，5A；
注：虚线框内为断路器内部附件接线图。

注：漏电报警模块有两种工作方式，用户根据需要可在订货时说明； Ⅰ:当发生漏电时，漏电报警模块发出信号，同时断路器脱扣； Ⅱ:当发生漏电时，漏电报警模块发出信号，但断路器不脱扣； (Ⅱ是为满足特殊场合需要，用户在采用此功能保护电器时请慎重考虑)

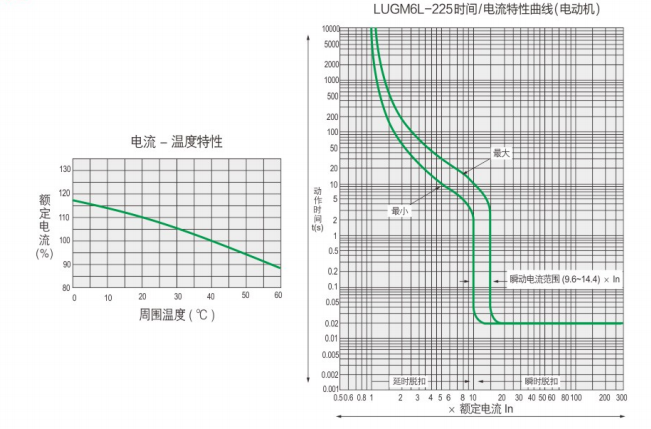

剩余电流保护特性曲线

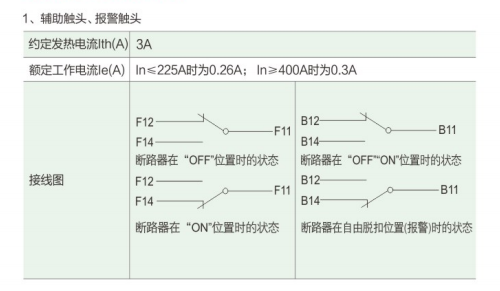

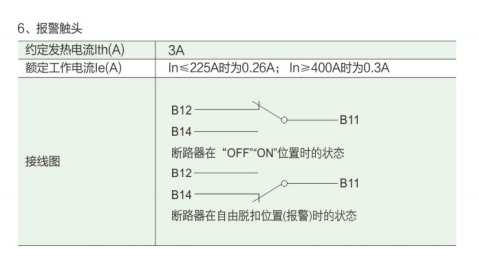

断路器附件

型号	外形尺寸(mm)				安装尺寸(mm)
型号	A	B	H	H1	a	b
LUGM6L-63	116	90	77	12.5	25	117
LUGM6L-100	116	90	77	12.5	30	129
LUGM6L-225	116	90	77	15	35	126
LUGM6L-400	176	130	115	27	44	215
LUGM6L-800	176	130	115	31	70	243

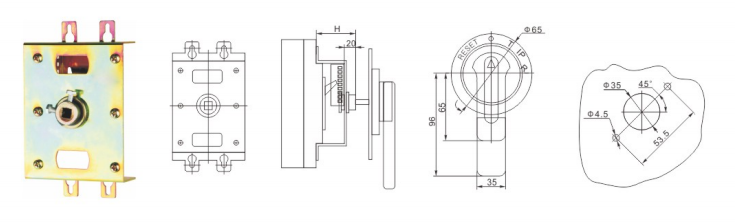

转动手柄操作机构的外形及安装尺寸

型号	LUGM6L-63	LUGM6L-100	LUGM6L-225	LUGM6L-400	LUGM6L-800
安装尺寸H(mm)	60	60	60	90	90

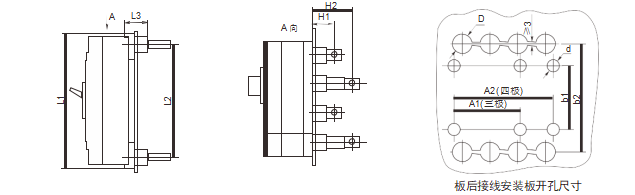

断路器板后接线的外形及安装尺寸

型号	外形尺寸(mm)					安装尺寸(mm)
型号	L1	L2	L3	H1	H2	A1	A2	b1	b2	D	d
LUGM6L-100	164	132	35	53	93	30	60	129	132	Φ22	Φ4.5
LUGM6L-225	173	144	35	55	100	65	70	126	144	Φ24	Φ4.5
LUGM6L-400	267	224	37	48.5	108.5	44	94	194	224	Φ32	Φ7.0
LUGM6L-630	295	243	37	62	84	70	140	243	243	Φ48	Φ7.0
LUGM6L-800	295	243	37	62	84	70	140	243	243	Φ48	Φ7.0

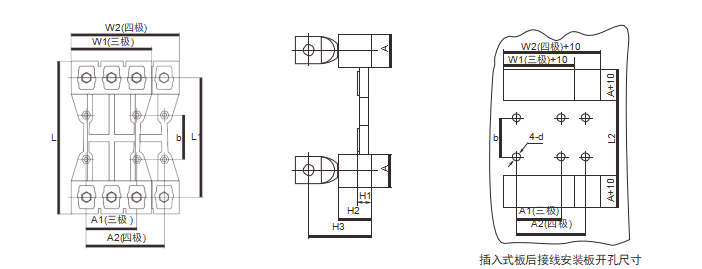

断路器插入式板后接线的外形及安装尺寸

型号	W1	W2	L	L1	L2	A	H1	H2	H3	A1	A2	b	d
型号	三极	四极	L	L1	L2	A	H1	H2	H3	三极	四极	b	d
LUGM6L-100	92	122	168	132	83	38	13	50	70	60	90	56	Φ6.5
LUGM6L-225	107	142	186	145	85	48	14	50	75	70	105	54	Φ6.5
LUGM6L-400	150	198	279	225	160	55	18	60	83.5	60	108	129	Φ8.5
LUGM6L-630	210	280	300	243	170	63	26	87	110	90	160	143	Φ10
LUGM6L-800	210	280	300	243	170	63	26	87	110	90	160	143	Φ10

外形及安装尺寸

型号	极数	外形尺寸(mm)			安装尺寸(mm)
型号	极数	L1	L2	L3	L4	a	b	d
LUGM6L-100L	2	62max	150max	94max	75max	-	129	Φ4.5
	3	92max	150max	94max	75max	30	129	Φ4.5
	4	122max	150max	94max	75max	60	129	Φ4.5
LUGM6L-100M、H	2	62max	150max	110max	92max	-	129	Φ4.5
	3	92max	150max	110max	92max	30	129	Φ4.5
	4	122max	150max	110max	92max	60	129	Φ4.5
LUGM6L-225L	2	75max	165max	94max	72max	-	126	Φ4.5
	3	107max	165max	94max	72max	35	126	Φ4.5
	4	142max	165max	94max	72max	70	126	Φ4.5
LUGM6L-225M、H	2	75max	165max	110max	90max	-	126	Φ4.5
	3	107max	165max	110max	90max	35	126	Φ4.5
	4	142max	165max	110max	90max	70	126	Φ4.5
LUGM6L-400L、M、H	3	150max	257max	150max	106max	44	194	Φ7
LUGM6L-400L、M、H	4	198max	257max	150max	106max	44	194	Φ7
LUGM6L-630L、M、H LUGM6L-800L、M、H	3	210max	280max	155max	116max	70	243	Φ7
LUGM6L-630L、M、H LUGM6L-800L、M、H	4	280max	280max	155max	116max	70	243	Φ7

注：LUGM6L-100、225、400 安装尺寸参照M型。
