LUGM6系列塑料外壳式断路器

所属分类：

罗格产品

适用于交流50Hz、60Hz，额定工作电压400V，额定绝缘电压为80OV，额定工作电流至800A

关键词：

LUGM6系列塑料外壳式断路器

客服热线：

0519-88661578

联系我们

产品留言

产品描述

用途及特点

适用于交流50Hz、60Hz，额定工作电压400V，额定绝缘电压为80OV，额定工作电流至800A;

作为电路中频繁转换及电动机不频繁起动之用;

符合IEC60947-2、GB/T14048.2标准;

具有过载、短路和欠电压保护功能;

具有结构紧凑、体积小、分断高、零飞弧等特点;

分断能力高:最高可达65kA，额定绝缘电压:800V;

设计合理,安全可靠,外形美观大方;

附件应有尽有，安装快捷,使用方便,适用性强;

断路器全系列具有隔离功能,其符号为。

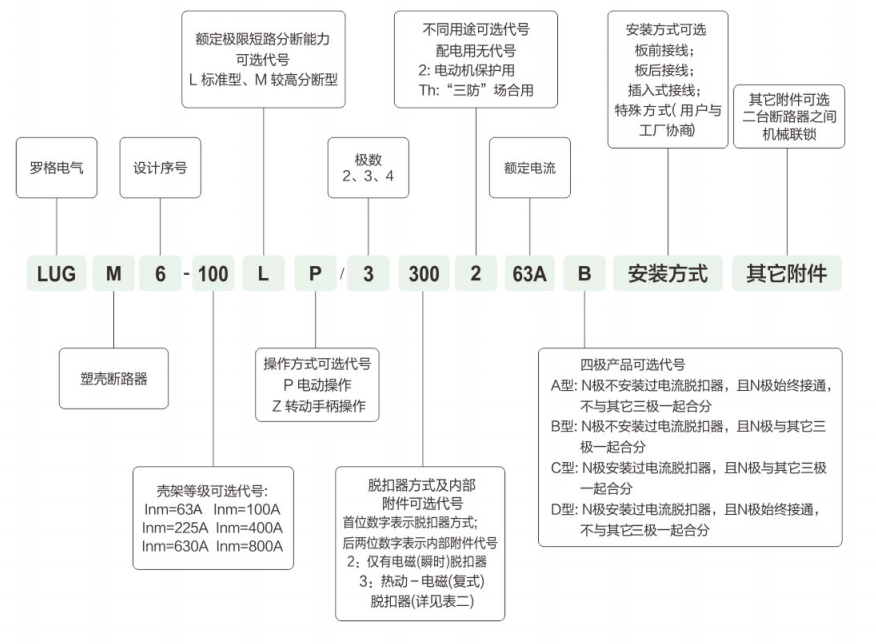

产品型号及含义

脱扣器方式及附件代号

注：200:表示仅有电磁脱扣器的断路器本体;

300:表示带有热动一电磁脱扣器的断路器本体;

000:不带脱扣器及表中附件的断路器本体;

保护特性

断路器热动型脱扣器具有反时限特性;电磁脱扣器为瞬时动作，特性见表三(配电用)及表四(保护电动机用)。

表三

脱扣器额定电流 (A)	热动型脱扣器(环境温度覇援g)		电磁脱扣器动作电流 (A)
脱扣器额定电流 (A)	1.05ln(冷态)不动作时间(h)	1.30ln(热动作时间(h)	电磁脱扣器动作电流 (A)
10≤ln≤63	≥1	≤1	10ln±20%
63<ln≤s100	≥2	≤2	10ln±20%
100≤ln≤s800	≥2	≤2	5ln±20%,10ln±20%

表四

脱扣器额定电流 (A)	热动型脱扣器(环境温度)陆用：40℃船用：45℃				电磁脱扣器动作电流 (A)
	1.0ln(冷态) 不动作时间(h)	1.20ln 施) 动作时间(h)	1.50ln (施) 动作时间	7.2ln(冷态) 动作时间
10≤ln≤225	≥2	<2	<4min	4S<Tp≤10s	12ln±20%
225<ln≤630			<8min	6S<Tp≤20s

注:LUGM6-160及LUGM6-225中的100A，125A，140A规格中无5In电磁脱扣器，LUGM6-800无电动机保护型。

技术参数

表五

型号	壳架等级额定电流 (A)	额定电流 (A)	额定工作电压 (V)	额定绝缘电压 (V)	额定极限短路分断能力 lcu(kA) 400V	额定运行短路分断能力 lcs(kA) 400V
LUGM6-63L	63	10、16、20、25、32、40、 50、63	AC400V	AC800V	25	18
LUGM6-63M	63	10、16、20、25、32、40、 50、63	AC400V	35	25
LUGM6-100L	100	16、20、25、32、40、50、 63、80、100	AC690V/AC400V	AC1000\/	35	25
LUGM6-100M	100	16、20、25、32、40、50、 63、80、100	AC690V/AC400V	AC1000\/	50	35
LUGM6-225L	225	100、125、140、160、180、 200、225	AC690V/AC400V	AC1000V	35	25
LUGM6-225M	225	100、125、140、160、180、 200、225	AC690V/AC400V	AC1000V	50	35
LUGM6-400M	400	225、250、315、350、400	AC690V/AC400V	AC1000V	65	42
LUGM6-630M	630	400、500、630	AC690V/AC400V	AC1000V	65	42
LUGM6-800M	800	630、700、800	AC690V/AC400V	AC1000V	65	42

外形及安装尺寸

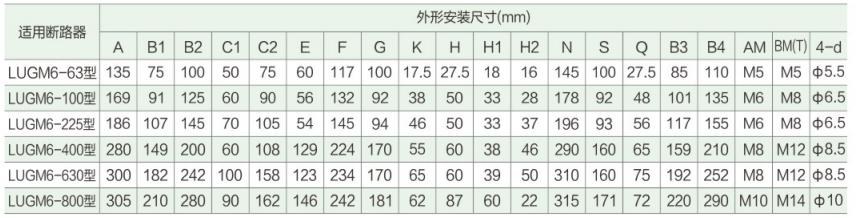

LUGM6插入式外型及安装尺寸见表:

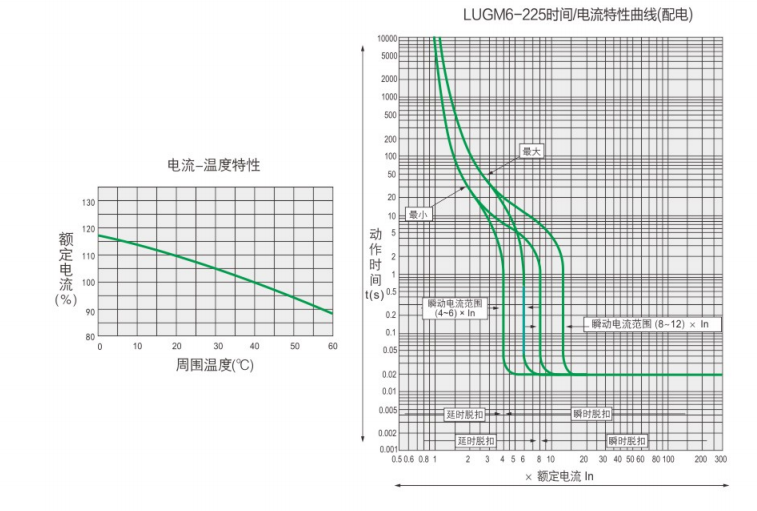

特性曲线

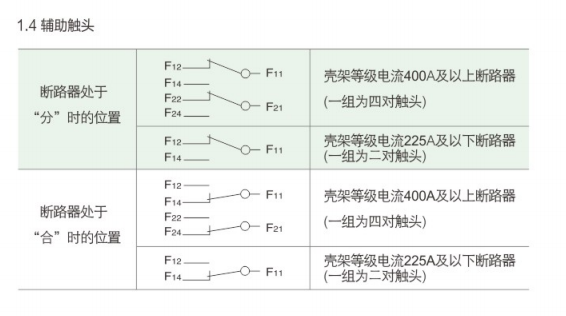

内外部附件

断路器的内部附件(根据用户需要断路器附件可直接引出接线，或加装引出接线端子排)。

1.1欠电压脱扣器

1.1.1欠电压脱扣器分三种型号:

A型:AC50Hz 110V 230V 400V; DC110V 220V。

B型:AC50Hz 400V(三相保护-即断相保护)。

C型:AC50Hz 230V、400V。

在额定工作电压的35%~70%时，欠电压脱扣器应可靠使断路器脱扣。

在额定工作电压的85%-110%时，欠电压脱扣器应保证断路器能合闸。

在额定工作电压低于35%时，欠电压脱扣器应防止断路器合闸。

敬告:欠电压脱扣器必须先通电，断路器才能再扣及合闸。否则将损坏断路器!

欠电压脱扣器功率表九

配电断路器	欠电压脱扣器功率（VA）
配电断路器	AC230V	AC400V
LUGM6-63	3.5	3.3
LUGM6-100	2.6	3.3
LUGM6-225	3.8	3.3
LUGM6-400	3.7	2.7
LUGM6-630	2.3	2.7

注：上述二表
1. 6Pe=T0.95是经验公式，其中Pe以“瓦”为单位，0.95以毫秒为单位。
2. 当断路器的操作性能总次数小于6050次时，则辅助触头的通电操作性能次数可与断路器操作性能总次数相等。
3. 操作频率和通电时间允许与断路器主电路的一致。

电动操作机构的外形及安装尺寸

型号	外形尺寸 (mm)				安装尺寸 (mm)
型号	L1	B	H	H1	a	b
LUGM6-100	116	90	77	12.5	30	129
LUGM6-225	116	90	77	15	35	126
LUGM6-400	176	130	115	27	44	215
LUGM6-630	176	130	115	27	58	200
LUGM6-800	176	130	115	31	70	243

2.3转动手柄操作机构

2.3.1特点:

该操作机构采用独特的设计和传动结构，通过旋转手柄实现塑壳断路器的分断、闭合和再扣。操作灵活、平稳、操作力小、安装方便、不必调整，机构的整体性能和质量均优于其它同类产品，同时，该机构配套提供旋转式手柄。为满足不同用户使用要求，本公司可提供CS1系列、CS2系列及CZ系列操作机构供用户选用(三极产品及四极产品通用)。

2.3.2用途:

本机构专用于LUGM6系列塑壳断路器，通过旋转手柄实现抽屉柜、配电柜、动力箱等在面板上操作的要求，并保证断路器处于闭合时柜体门板不能开启(即与门联锁)。

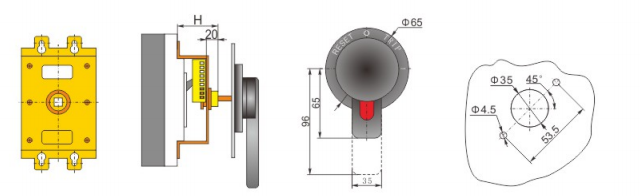

适用于M1 转动手柄操作机构的外形及安装尺寸

型号	LUGM6-100	LUGM6-225	LUGM6-400	LUGM6-630	LUGM6-800
安装尺寸H[mm]	53.5	55	87.5	86	89.5

价目表

LUGM6 系列塑料外壳式断路器(MCCB)(三极)（元/台）
